Бетонные конструкции подвергаются регулярным статическим и динамическим нагрузкам, температурным перепадам и воздействию атмосферных осадков, что приводит к возникновению усадочных трещин и подвижек в стыках. Качественный герметик для бетона позволяет надежно заблокировать пути проникновения влаги внутрь монолита, защитить внутреннюю стальную арматуру от коррозии и компенсировать циклические деформации. Грамотно подобранный состав сохраняет целостность всей конструкции, предотвращая ее преждевременное крошение и расслоение.
Зачем бетонным конструкциям необходима герметизация
Бетон является пористым минеральным материалом с выраженной капиллярной структурой. При отсутствии барьерной защиты вода легко проникает в толщу плиты. В зимний период замерзающая в порах жидкость расширяется в объеме примерно на 9%, создавая колоссальное внутреннее гидростатическое давление. Это явление запускает процесс циклического морозного разрушения.
Помимо влаги, через незащищенные швы и трещины внутрь проникают растворенные соли, углекислый газ и химические реагенты. Они провоцируют карбонизацию бетона и депассивацию арматурных стержней, приводя к образованию ржавчины. Ржавеющий металл многократно увеличивается в поперечном сечении, откалывая внешние слои монолита. Эластичная герметизация швов разрывает эту цепочку разрушений, исключая доступ агрессивных сред вглубь системы.
Виды деформационных швов и разрушений в бетоне
В монолитном строительстве и устройстве стяжек создание зазоров является обязательным инженерным решением. В зависимости от назначения швы делят на несколько категорий:
-
Усадочные швы. Нарезаются в твердеющем бетоне для снятия внутреннего напряжения, возникающего при испарении влаги и гидратации цемента. Они задают контролируемое направление растрескивания.
-
Температурные швы. Компенсируют изменение линейных размеров плит и стен под воздействием суточных и сезонных перепадов температур.
-
Осадочные швы. Разделяют смежные части здания, имеющие разную этажность или опирающиеся на неоднородные грунты, предотвращая появление неконтролируемых разломов при неравномерной осадке.
-
Конструкционные (рабочие) швы. Возникают в местах технологических перерывов между последовательными этапами укладки бетонной смеси.
-
Силовые и динамические трещины. Образуются в ходе эксплуатации из-за превышения расчетных механических нагрузок или деформации основания.
Каждый тип полости требует подбора материала с определенным модулем упругости и коэффициентом деформативности.
Классификация герметизирующих составов по химической основе
Эффективность изоляции зависит от полимерной базы продукта. Современная строительная химия предлагает несколько основных групп материалов, отличающихся адгезией, эластичностью и стойкостью к внешним воздействиям.
Полиуретановые герметики
Полиуретаны считаются классическим стандартом для наружных работ, фасадных панелей, кровель и полов. Они отверждаются под воздействием влаги воздуха, образуя прочный резиноподобный шов. Составы демонстрируют максимальную адгезию к минеральным основаниям, высокую стойкость к истиранию и ультрафиолетовому излучению. Полиуретан способен растягиваться без остаточной деформации, выдерживая подвижность шва до 25–30%.
Гибридные составы на базе MS-полимеров
MS-полимеры (модифицированные силан-терминированные полиэфиры) объединяют ключевые преимущества силиконов и полиуретанов. Они не содержат растворителей и изоцианатов, не имеют запаха и полимеризуются без образования микропузырьков газа даже на влажных поверхностях. Гибриды отличаются превосходной устойчивостью к фотостарению, не дают усадки и могут окрашиваться большинством видов водно-дисперсионных и алкидных красок сразу после формирования поверхностной пленки.
Тиоколовые (полисульфидные) смеси
Двухкомпонентные тиоколовые мастики обладают повышенной стойкостью к прямому контакту с нефтепродуктами, маслами, кислотами и растворителями. Они практически газонепроницаемы и сохраняют эластичность в экстремальном температурном диапазоне. Основная область их использования — взлетно-посадочные полосы, автозаправочные станции, резервуары, гидротехнические объекты и подземные паркинги.
Акриловые дисперсии
Акриловые составы производятся на водной основе, отличаются экологической чистотой и паропроницаемостью. Они оптимальны для внутренних помещений, заделки малоподвижных трещин (с амплитудой смещения до 10–12%) и стыков между бетоном и оконными или дверными блоками. Однако акрилы менее устойчивы к постоянному затоплению водой и прямому воздействию отрицательных температур до момента полного высыхания.
Битумно-полимерные и бутилкаучуковые мастики
Применяются преимущественно при обустройстве фундаментов, дорожных полотен, заглубленных инженерных сетей и мягких кровель. Обеспечивают высокий уровень гидроизоляции, но обладают ограниченной стойкостью к УФ-излучению и могут терять эластичность при сильных морозах.
Технические параметры для выбора материала
Чтобы герметизирующий шов служил долго, при выборе состава учитывают комплекс эксплуатационных показателей:
-
Относительное удлинение при разрыве. Для динамических швов показатель должен составлять не менее 300–600%, для статичных трещин достаточно 150–200%.
-
Модуль упругости. Низкомодульные составы легче растягиваются и оказывают меньшее напряжение на кромки бетонного шва, что предотвращает скол самого бетона. Высокомодульные герметики прочнее на раздир и применяются в зонах интенсивного механического износа (например, швы в складских промышленных полах).
-
Твердость по Шору А. Характеризует плотность полимеризованного материала. Для пешеходных и автомобильных зон выбирают составы с твердостью 35–50 единиц, для вертикальных фасадных швов — 15–25 единиц.
-
Температурный диапазон эксплуатации. Стандартные качественные материалы сохраняют рабочие свойства от -40 °C до +80 °C.
Подготовка бетонного основания к изоляции
Долговечность сцепления полимера с бетоном на 80% определяется качеством подготовительных работ. Нанесение состава на загрязненную или рыхлую поверхность приведет к быстрому отслоению герметика.
Процесс подготовки включает несколько последовательных шагов:
-
Расшивка и механическая очистка. Трещины раскрывают с помощью штробореза или болгарки с алмазным диском на глубину не менее 10–15 мм. С кромок удаляют цементное молочко, старые покрытия и отслаивающиеся фрагменты.
-
Обеспыливание. Полость тщательно продувают сжатым воздухом без примесей компрессорного масла или очищают промышленным пылесосом высокой мощности.
-
Обезжиривание и сушка. Масляные и жировые пятна нейтрализуют органическими растворителями. Большинство составов (за исключением специализированных гидрофильных герметиков и MS-полимеров) требуют влажности бетона не более 4%.
-
Грунтование (праймирование). На пористые кромки наносится совместимый праймер, связывающий микрочастицы пыли и выравнивающий впитывающую способность основания.
Технология нанесения и правило формирования шва
При герметизации подвижных зазоров критически важно исключить эффект «трехточечной адгезии». Если полимер прилипнет к двум боковым стенкам и одновременно ко дну шва, при взаимном смещении плит внутри материала возникнут разнонаправленные разрывающие напряжения, что неизбежно приведет к сквозному разрыву эластомера.
Для предотвращения сцепления со дном в полость шва укладывают антиадгезионный уплотнительный шнур из вспененного полиэтилена (например, типа «Вилатерм»). Диаметр шнура должен превышать ширину зазора на 20–30%, чтобы он плотно фиксировался за счет упругого сжатия.

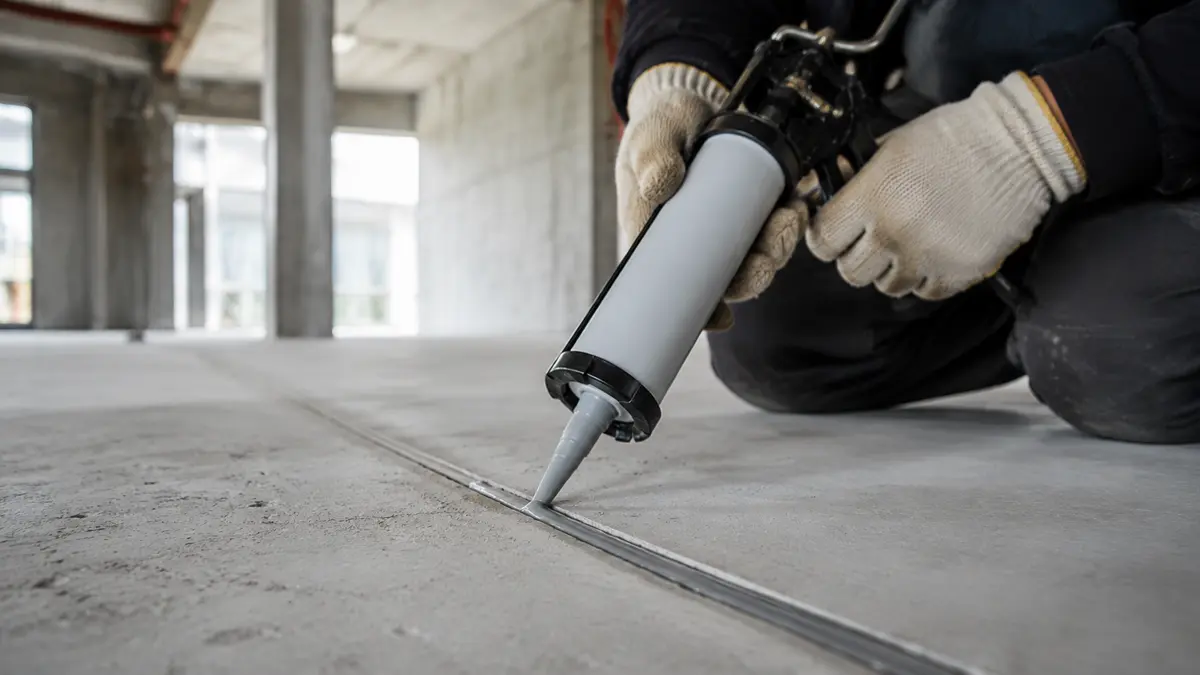

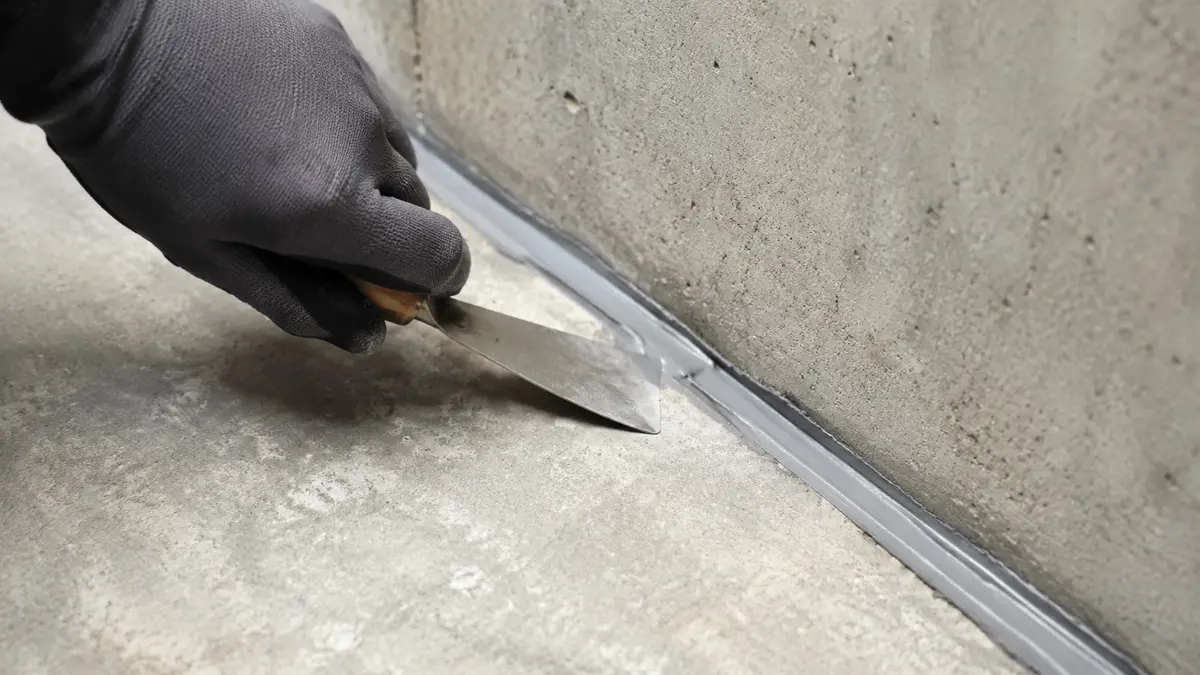

Оптимальное соотношение ширины шва к его глубине составляет 2:1. Для узких швов (до 10 мм) глубина заполнения принимается равной ширине (1:1), но не менее 5–6 мм. Состав выдавливается из тубы или картриджа при помощи ручного, пневматического или аккумуляторного пистолета непрерывной полосой без разрывов и воздушных карманов. Сразу после нанесения поверхность разравнивают шпателем соответствующего профиля, смоченным в мыльной воде, формируя легкое вогнутое углубление.
Распространенные ошибки при монтаже
Нарушение технологических регламентов снижает срок службы узла до нескольких месяцев. Наиболее частыми дефектами являются:
-
Игнорирование праймера на пылящих поверхностях. Приводит к адгезионному срыву: герметик отделяется от бетона единым жгутом вместе с тонким слоем цементной пыли.
-
Нанесение на переувлажненный бетон полиуретановых смесей. Влага провоцирует бурную реакцию с выделением углекислого газа, из-за чего шов внутри вспенивается и теряет плотность.
-
Отсутствие уплотнительного шнура. Приводит к трехсторонней фиксации и последующему разрыву полимера по центру.
-
Превышение допустимой толщины слоя. Слишком толстый шов не успевает равномерно полимеризоваться и теряет способность к эластичному удлинению.
Часто задаваемые вопросы
Можно ли герметизировать бетонные швы на улице зимой?
Большинство однокомпонентных полиуретановых и MS-полимерных составов допускается наносить при температуре до -10 °C или даже -15 °C. Однако основание должно быть полностью очищено от наледи, инея и прогрето, а сами тубы перед выдавливанием необходимо выдержать в теплом помещении не менее суток для сохранения пластичности.
Чем отличается фасадный герметик для бетона от состава для полов?
Фасадные герметики являются низкомодульными: они мягкие, эластичные и рассчитаны на большие амплитуды температурных смещений плит. Герметики для полов имеют высокий модуль упругости и твердость по Шору А от 40 единиц, что необходимо для противостояния колесным нагрузкам погрузчиков, истиранию пешеходным трафиком и ударам.
Нужно ли красить герметик после полимеризации?
Качественные полиуретановые и гибридные составы стойки к УФ-лучам и не требуют обязательной окраски. При необходимости декорирования MS-полимеры и акрилы легко окрашиваются, тогда как силиконовые смеси окрашиванию не подлежат.
Сколько времени сохнет герметик для бетона?
Первичная пленка на поверхности полиуретановых и MS-составов формируется за 30–90 минут. Полная полимеризация происходит со скоростью 2–3 мм толщины слоя в сутки при температуре около +20 °C и влажности воздуха 50%.
Заключение
Защита швов и трещин в бетонных конструкциях — обязательный этап строительных и ремонтных работ, предотвращающий развитие эрозии, морозного пучения и коррозии арматуры. Выбор между полиуретановыми, MS-полимерными, тиоколовыми или акриловыми материалами должен основываться на условиях эксплуатации: уровне механических нагрузок, подвижности швов, влажности и воздействии химических сред. Соблюдение технологии подготовки основания, правильный подбор геометрии шва и использование демпферных шнуров гарантируют надежную гидроизоляцию и сохранение прочностных параметров объекта на долгие годы.
